KYL261
產品介紹
描述

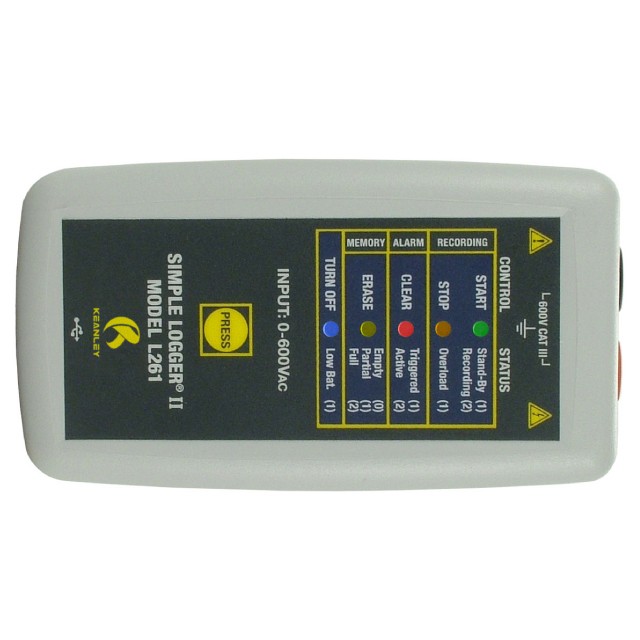

KYL261 型是 Simple logger II 系列儀器的成員，設計用于獨立的高壓直流和真有效值交流測量。它具有一對安全香蕉插座，使用提供的測試引線和夾子接受高達 600 V 的直接連接電壓，分辨率為 0.1 伏，無需任何外部信號調節。該儀器具有內置 240,000 個樣本存儲器、用于顯示狀態的集成 LED 指示燈以及用于上傳配置和下載記錄數據的內置 USB 接口。L261 由兩節標準 AA 電池供電，提供完整的便攜性和“隨處使用”設計。
KYL261 的數據記錄功能支持從每 125 毫秒一次（每秒八次）到每天一次的采樣間隔。每個 L261 測量都與 AC 線路同步，以便在一個 AC 線路周期內獲取 64 個樣本。頻率跟蹤在標稱線路頻率（50 或 60Hz）附近的 ±2Hz 范圍內執行。集成的實時時鐘為記錄的電壓數據提供時間和日期標記。
主要特點：

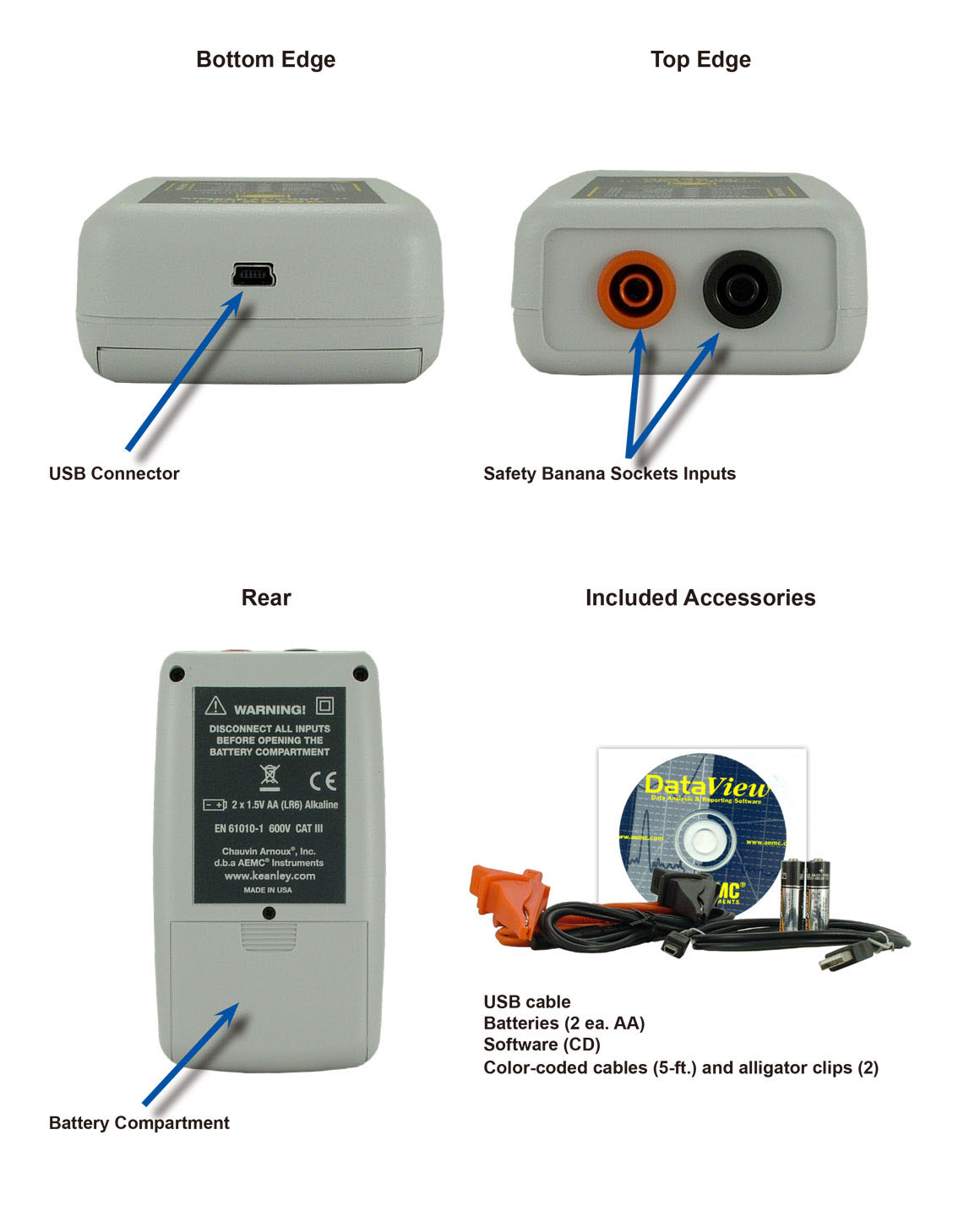

包括一個 L261 數據記錄器、電池、一根 USB 數據線、一對測試導線和鱷魚夾，以及 CD 軟件
0-600 VAC/DC 測量范圍
交流真有效值測量
內置240,000個樣本存儲器
內置日期和時間時鐘
報警功能
電池供電（2 節 AA 電池）
EN 61010-1；600V CAT III, 300V CAT IV
規格
| 電氣 | |
| 通道數： | 1個 |
| 輸入： | 兩個嵌入式 4mm 安全香蕉插孔 |
| 輸入電平： | 0 至 600VAC/DC |
| 準確度 (50/60Hz)： | 0 至 5V：未指定 5 至 50V：±（讀數的 0.5% +1V） 50 至 600V：±（讀數的 0.5% +0.5V） |
| 解析度： | 0.1V |
| 最大輸入電流***： | 1.2×600V |
| 采樣率： | 64 個樣本/周期 |
| 輸入阻抗： | 40MΩ |
| 存儲率： | 可編程從 125ms 到 1 天 |
| 存儲模式： | 開始/停止、FIFO 和擴展記錄模式* (XRM?) |
| 錄音長度： | 15 分鐘到 8 周，使用 DataView? 編程 |
| 記憶： | 240,000 次測量 (512kB)。記錄的數據存儲在非易失性存儲器中，即使電池電量低或被移除也會保留。 |
| 溝通： | USB 2.0 光電隔離 |
| 能量源**： | 2×1.5V AA (LR6) 堿性電池 |
| 電池壽命： | 100 小時至 >45 天（取決于采樣率/記錄長度） |
| 機械的 | |
| 方面： | 4.94 × 2.75 × 1.28” (125 × 70 × 32mm) |
| 重量（含電池）： | 6.4 盎司（180 克） |
| 案子： | 聚碳酸酯 UL94-V0 |
| 振動： | IEC 68-2-6（1.5mm 10 至 55Hz） |
| 震驚： | IEC 68-2-27 (30G) |
| 降低： | IEC 68-2-32 (1m) |
| 環境的 | |
| 工作溫度： | 14° 至 122°F（-10° 至 50°C） |
| 貯存溫度： | -4° 至 140°F（-20° 至 60°C） |
| 相對濕度： | 在 95°F (35°C) 時高達 85%，非冷凝 |
| 高度： | 2000米 |
| 安全和電磁兼容性 | |
| 安全等級： | EN61010-1；600V 三類；300V CAT IV；污染度 2 |
| 防護等級： | IP40 |
| 電磁兼容： | EN 61326-1；07/1997 (+A1 10/1998, +A2 09/2001, +A3 05/2004) |
| CE 認證： | 是的 |
